01,Sistēmas programmēšana un darbība AFP procesā

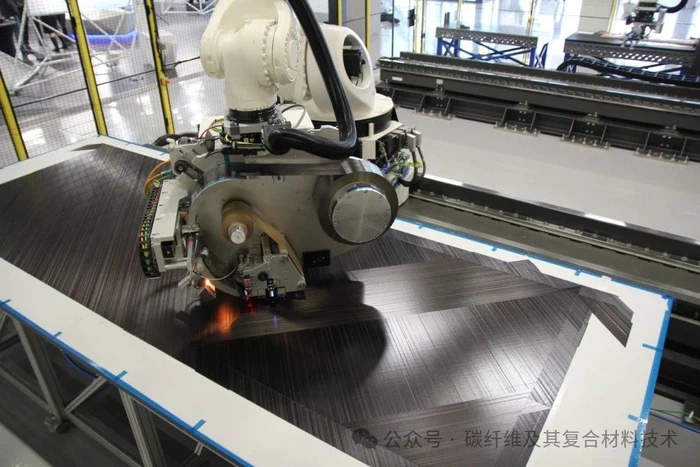

Automatizētās šķiedru izvietošanas (AFP) sistēmas programmēšana un darbība ir sarežģīts uzdevums, kas prasa detalizētas zināšanas gan par iesaistīto programmatūru, gan aparatūru. Šajā sadaļā ir aplūkoti galvenie AFP sistēmas programmēšanas posmi, svarīgi darbības apsvērumi, kas jāpatur prātā, kā arī daži izplatīti jautājumi un risinājumi, ar kuriem saskaras AFP programmēšana un darbība.
1.1, Programmēšanas soļi
AFP sistēmas programmēšana ietver vairākus galvenos soļus, kuru mērķis ir optimizēt šķiedru izvietošanas procesu konkrētajai ražotajai daļai. Šīs darbības ietver plānošanu, simulāciju un ciparu vadības (NC) kodu ģenerēšanu, kas kopā veido AFP programmēšanas mugurkaulu.
Plānošana: pirmais solis ir detalizēti izplānot izkārtojuma stratēģiju, pamatojoties uz detaļu dizainu un materiālu prasībām. Tas ietver šķiedru virziena noteikšanu uz ražošanas virsmas, izkārtojuma secību un konkrēto ceļu. Šajā posmā tiek ņemti vērā tādi faktori kā materiāla veids, biezums un gala daļai nepieciešamās mehāniskās īpašības.
Simulācija: kad plānošana ir pabeigta, nākamais solis ir simulēt izkārtojuma procesu, izmantojot specializētu programmatūru. Šī simulācija palīdz identificēt visas iespējamās problēmas ar izkārtojuma stratēģiju, piemēram, spraugas, pārklāšanās vai vietas, kur šķiedras orientācija var neatbilst dizaina specifikācijām. Simulācijas rīki var arī paredzēt iespējamās problemātiskās jomas instrumentu trasē, kas var izraisīt defektus vai neefektivitāti izkārtojuma procesā.
NC koda ģenerēšana: kad izkārtojuma stratēģija ir optimizēta un apstiprināta ar simulācijas palīdzību, nākamais solis ir ģenerēt NC kodu, kas kontrolē AFP iekārtu. Šis kods norāda iekārtai, kur novietot šķiedras uz instrumenta virsmas, tostarp novietošanas virzienu, ātrumu un secību. Pēc tam ģenerētais NC kods tiek augšupielādēts AFP sistēmā izpildei.
1.2,Darbības piesardzības pasākumi
Materiāla iestatīšana: Pirms klāšanas procesa sākuma materiāli ir pareizi jāsagatavo un jāievieto AFP iekārtā. Tas nozīmē, ka šķiedru spoles ir pareizi novietotas un materiāls, ejot cauri iekārtai, nesagriežas vai nesapinās. Pareizs tauvas nospriegojums ir arī būtisks, lai novērstu jebkādu deformāciju ieklāšanas procesā.
Procesa uzraudzība un kvalitātes kontrole: nepārtraukta izkārtojuma procesa uzraudzība ir ļoti svarīga, lai nodrošinātu, ka AFP sistēma pareizi izpilda NC kodu. Uzlabotās AFP sistēmas ir aprīkotas ar sensoriem un kamerām, kas var noteikt jebkādas novirzes reāllaikā, ļaujot veikt tūlītēju korekciju. Kvalitātes kontroles pasākumus, piemēram, ultraskaņas pārbaudi, var integrēt procesā, lai atklātu visus defektus vai anomālijas ieklātajos kompozītmateriālu slāņos.
1.3, AFP programmēšanas un darbības problēmas un risinājumi
Materiāla krokošanās un spraugas: viena no izplatītākajām AFP problēmām ir materiāla saburzīšanās vai spraugu veidošanās klāšanas procesā, kas var ietekmēt detaļas strukturālo integritāti. Risinājums: tos var novērst, rūpīgi plānojot izvietošanas ceļu un optimizējot AFP galviņas spriegojumu un spiedienu. Uzlaboti simulācijas rīki var paredzēt šīs problēmas pirms faktiskās ražošanas, ļaujot veikt pielāgojumus programmēšanas posmā.
Sarežģītas ģeometrijas: detaļu ar sarežģītām ģeometriskām formām ražošana var radīt ievērojamas programmēšanas problēmas, jo īpaši, saglabājot konsekventu šķiedru orientāciju un blīvēšanu. Risinājums: Lai to novērstu, var izmantot programmatūras algoritmus, kas īpaši izstrādāti sarežģītu formu rīku ceļu ģenerēšanai. Šie algoritmi var automātiski pielāgot izkārtojuma stratēģiju, lai pielāgotos sarežģītai ģeometrijai, nodrošinot precīzu šķiedru izvietojumu atbilstoši konstrukcijas specifikācijām.
Integrācija ar esošajiem ražošanas procesiem: AFP sistēmas integrēšana esošajās ražošanas darbplūsmās var būt sarežģīta, jo īpaši rūpnīcās, kas ir pieradušas pie tradicionālajām kompozītmateriālu ražošanas metodēm. Risinājums. Veiksmīgai integrācijai ir nepieciešama visaptveroša stratēģija, tostarp operatoru apmācība, kvalitātes kontroles procesu pielāgošana, lai pielāgotos AFP, un nodrošinātu, ka projektēšanas un ražošanas komandas ir saskaņotas ar AFP tehnoloģijas iespējām un ierobežojumiem.
02, AFP salīdzinājums ar citiem ražošanas procesiem
Automātiskās šķiedras izvietošanas (AFP) tehnoloģija ir no jauna definējusi kompozītmateriālu ražošanas ainavu. Salīdzinājumā ar tradicionālajām metodēm, piemēram, manuālo likšanu un automatizēto lentes ieklāšanu (ATL), tas piedāvā ievērojamas priekšrocības. Izpratne par šiem salīdzinājumiem var sniegt ieskatu par to, kāpēc AFP ir kļuvusi par vēlamo metodi salikto materiālu ražošanai dažādās nozarēs.
2.1 AFP salīdzinājumā ar manuālo izkārtojumu: efektivitāte, kvalitāte un izmaksas
Efektivitāte: AFP ievērojami uzlabo kompozītmateriālu ražošanas efektivitāti. Kamēr manuāla klāšana ir darbietilpīga un laikietilpīga, AFP automatizē procesu, ievērojami samazinot laiku, kas nepieciešams kompozītmateriālu detaļu ražošanai. AFP mašīnas var darboties nepārtraukti, noliekot materiālus ātrāk nekā ar manuālām metodēm.
Plānošana: pirmais solis ir rūpīgi plānot izkārtojuma stratēģiju, pamatojoties uz detaļu dizainu un materiālu prasībām. Tas ietver šķiedru virziena noteikšanu uz apstrādes virsmas, secības un klāšanas īpašā ceļa noteikšanu. Šajā posmā tiek ņemti vērā tādi faktori kā materiāla veids, biezums un vēlamās gala daļas mehāniskās īpašības.
Simulācija: Kad plānošana ir pabeigta, nākamais solis ir izvietošanas procesa simulācija, izmantojot specializētu programmatūru. Šī simulācija palīdz identificēt visas iespējamās problēmas ar izkārtojuma stratēģiju, piemēram, spraugas, pārklāšanās vai vietas, kur šķiedras orientācija var neatbilst dizaina specifikācijām. Simulācijas rīki var arī paredzēt iespējamās problemātiskās jomas instrumenta ceļā, kas var izraisīt defektus vai neefektivitāti izvietošanas procesa laikā.
NC koda ģenerēšana: kad izkārtojuma stratēģija ir optimizēta un apstiprināta ar simulācijas palīdzību, nākamais solis ir ģenerēt NC (ciparu vadības) kodu, lai kontrolētu AFP iekārtu. Šis kods norāda iekārtai, kur novietot šķiedras uz instrumenta virsmas, tostarp izvietošanas virzienu, ātrumu un secību. Pēc tam ģenerētais NC kods tiek augšupielādēts AFP sistēmā izpildei.
2.2. Darbības piesardzības pasākumi Materiāla iestatīšana:
Pirms slāņu klāšanas procesa uzsākšanas ir svarīgi pareizi sagatavot materiālus un ievietot tos AFP iekārtā. Tas nozīmē, ka šķiedru ruļļi ir pareizi novietoti un materiāli, ejot cauri iekārtai, nevērpjas vai nesapinās. Pareizs tauvas nospriegojums ir arī ļoti svarīgs, lai novērstu jebkādu deformāciju slāņa ieklāšanas procesā. Procesa uzraudzība un kvalitātes kontrole: nepārtraukta slāņu ieklāšanas procesa uzraudzība ir ļoti svarīga, lai nodrošinātu, ka AFP sistēma pareizi izpilda NC kodu. Uzlabotās AFP sistēmas ir aprīkotas ar sensoriem un kamerām, kas var noteikt jebkādas novirzes reāllaikā, ļaujot nekavējoties veikt korekcijas. Kvalitātes kontroles pasākumus, piemēram, ultraskaņas pārbaudes, var integrēt procesā, lai atklātu visus defektus vai novirzes uzlikto kompozītmateriālu slāņos.
2.3. Problēmas un risinājumi AFP programmēšanas un darbības jomā
Materiāla krokošanās un spraugas: viena no izplatītākajām AFP problēmām ir materiāla saburzīšanās vai spraugu veidošanās slāņa ieklāšanas procesā, kas var ietekmēt detaļas strukturālo integritāti. Risinājums: šīs problēmas var atrisināt, rūpīgi plānojot slāņu ieklāšanas ceļu un optimizējot AFP galviņas spriegojumu un spiedienu. Uzlaboti simulācijas rīki var paredzēt šīs problēmas pirms faktiskās ražošanas, ļaujot veikt pielāgojumus programmēšanas posmā.
Sarežģīta ģeometrija: detaļu ar sarežģītām ģeometriskām formām ražošana var radīt ievērojamas programmēšanas problēmas, jo īpaši, saglabājot konsekventu šķiedru orientāciju un konsolidāciju. Risinājums: Lai novērstu šo problēmu, var izmantot programmatūras algoritmus, kas īpaši izstrādāti sarežģītu formu rīku ceļu ģenerēšanai. Šie algoritmi var automātiski pielāgot izkārtojuma stratēģiju, lai pielāgotos sarežģītām ģeometriskām formām, nodrošinot, ka šķiedras tiek novietotas precīzi atbilstoši konstrukcijas specifikācijām.
Integrācija ar esošajiem ražošanas procesiem: AFP (Automated Fiber Placement) sistēmu integrēšana esošajās ražošanas darbplūsmās var būt sarežģīta, jo īpaši rūpnīcās, kas ir pieradušas pie tradicionālajām kompozītmateriālu ražošanas metodēm. Risinājums. Veiksmīgai integrācijai ir nepieciešama visaptveroša stratēģija, tostarp operatoru apmācība, kvalitātes kontroles procesu pielāgošana, lai pielāgotos AFP, un nodrošinātu, ka projektēšanas un ražošanas komandas ir saskaņotas ar AFP tehnoloģijas iespējām un ierobežojumiem.
03, AFP salīdzinājums ar citiem ražošanas procesiem
AFP salīdzinājums ar citiem ražošanas procesiem Automatizētās šķiedras izvietošanas (AFP) process ir no jauna definējis kompozītmateriālu ražošanas ainavu. Salīdzinot ar tradicionālajiem procesiem, piemēram, manuālo likšanu un automatizēto lentes ieklāšanu (ATL), tas piedāvā izteiktas priekšrocības. Šo salīdzinājumu izpratne var sniegt ieskatu par to, kāpēc AFP ir kļuvusi par vēlamo metodi kompozītmateriālu ražošanai dažādās nozarēs.
3.1 AFP salīdzinājumā ar manuālo izkārtojumu: efektivitāte, kvalitāte un izmaksu efektivitāte:
AFP ievērojami uzlabo kompozītmateriālu ražošanas efektivitāti. Lai gan manuāla izkārtošana ir darbietilpīga un laikietilpīga, AFP automatizē procesu, krasi samazinot laiku, kas nepieciešams kompozītmateriālu detaļu ražošanai. AFP mašīnas var darboties nepārtraukti, noliekot materiālus ātrāk nekā ar manuālām metodēm.
Kvalitāte: AFP nodrošina labāku kvalitātes kontroli salīdzinājumā ar manuālo izkārtojumu. Robotu sistēmu precizitāte nodrošina konsekventu materiālu izvietojumu un orientāciju, samazinot tādu defektu iespējamību kā spraugas, pārklāšanās vai novirzes. Šo konsekvences līmeni ir grūti sasniegt ar manuālu izkārtojumu, kas var radīt mainīgumu.
Izmaksas: sākotnēji investīcijas AFP tehnoloģijā var būt lielākas par izmaksām, kas saistītas ar manuālu izkārtojumu, jo ir nepieciešams specializēts aprīkojums. Tomēr AFP ilgtermiņa rentabilitāte ietver samazinātas darbaspēka izmaksas, palielinātu caurlaidspēju un mazāku atkritumu daudzumu, kas bieži vien attaisno sākotnējo ieguldījumu. Turklāt detaļu kvalitātes un uzticamības uzlabojumi var radīt papildu izmaksu ietaupījumus, samazinot pārbaudes, pārstrādi un materiālu izmantošanu.
3.2 AFP un ATL: līdzības, atšķirības un pielietojuma jomas
Līdzības: gan AFP, gan ATL ir automatizēti līmlentes uzlikšanas procesi uz instrumentiem vai veidnēm. Salīdzinot ar manuālajām metodēm, to kopējais mērķis ir uzlabot kompozītmateriālu ražošanas efektivitāti un konsekvenci.
Atšķirības: Materiāla izvietojums: AFP ļauj novietot šaurākas lentes (vai grīstes) un var vadīt tās pa sarežģītām līknēm un kontūrām, tādējādi piedāvājot lielāku dizaina elastību. Turpretim ATL parasti izmanto platākas lentes, kas piemērotas vienkāršākām, plakanākām daļām.
Pielietojuma jomas: Pateicoties tās elastībai un precizitātei, AFP ir vēlamā izvēle sarežģītu kosmosa komponentu ar sarežģītu ģeometriju ražošanai, piemēram, fizelāžas sekcijas un spārnu apvalki. Savukārt ATL ir vairāk piemērots lielākām, mazāk sarežģītām detaļām.
AFP loma kompozītmateriālu pielietojuma veicināšanā: AFP tehnoloģijai ir bijusi nozīmīga loma kompozītmateriālu pielietojuma veicināšanā dažādās jomās. Tā precizitāte un efektivitāte padara to īpaši vērtīgu aviācijas un kosmosa rūpniecībā, kur pieprasījums pēc viegliem, augstas stiprības komponentiem ir ļoti svarīgs. AFP var precīzi novietot šķiedras optimizētos virzienos, uzlabojot kosmosa konstrukciju veiktspēju un izturību, uzlabojot degvielas patēriņa efektivitāti un kopējo gaisa kuģa veiktspēju. Automobiļu rūpniecībā AFP arvien vairāk izmanto strukturālo komponentu un virsbūves paneļu ražošanā, palīdzot samazināt transportlīdzekļa svaru, neapdraudot izturību vai drošību. Papildus šīm nozarēm AFP ietekme attiecas uz vēja enerģijas nozari lielu, efektīvu vēja turbīnu lāpstiņu ražošanā, kā arī sporta aprīkojuma nozari augstas veiktspējas aprīkojuma ražošanā.
